产品型号：GA24S-15、GA24S-15F、GA24S-25、GA24S-25F、GA24S-40、GA24S-40F、GA24S-50、GA24S-50F、GA24S-65、GA24S-80法兰连接玻璃转子流量计厂家性能参数表，工作原理与量程，安装尺寸图纸与接线，测量与故障作用，如果您对型号、价格选型与样本说明书手册感兴趣，请联系我们！！！
产品报价：
免费咨询：0517-83309857
发邮件给我们：jsslyb@163.com
GA24S-15、GA24S-15F、GA24S-25、GA24S-25F、GA24S-40、GA24S-40F、GA24S-50、GA24S-50F、GA24S-65、GA24S-80法兰连接玻璃转子流量计系列玻璃转子流量计与10S、20S、30S比较配备了保护罩，安全系数更高，不必从管道上拆下整机即可更换锥管与浮子等优点。
型号
| 公称通径
(mm) | 测量范围 （L/h） | 精度（+%）
| 工作温度
| 工作压力
| |
水20℃ Water(L/h) | 空气（101325pa 20℃） Air(m3/h) | |||||
GA24S-15 GA24S-15F
|
15 | 4~40 6.3~63 10~100 12~120 16~160 20~200 25~250 30~300 36~360 40~400 46~460 63~630 65~650 75~750 | 0.12~1.2 0.2~2 0.3~3 0.4~4 0.5~5 0.6~6 0.8~8 0.9~9 1.2~12 2~20 |
1.5 |
-20℃~+60℃或 -20℃~+120℃ |
≤1.0Mpa |
GA24S-25 GA24S-25F |
25 | 40~400 50~500 63~630 80~800 100~1000 120~1200 160~1600 200~2000 250~2500 300~3000 | 1.6~16 2~20 2.5~25 3~30 4~40 5~50 6~60 | |||
GA24S-40 GA24S-40F
|
40 | 160~1600 200~2000 250~2500 300~3000 400~4000 500~5000 | 5~50 6~60 8~80 9~90 12~120 |
≤0.9Mpa | ||
GA24S-50 GA24S-50F
|
50 | 250~2500 300~3000 400~4000 500~5000 630~6300 800~8000 1000~1000 1500~15000 | 10~100 12~120 16~160 20~200 30~300 |
≤0.7Mpa | ||
注：型号后带F的为防腐型

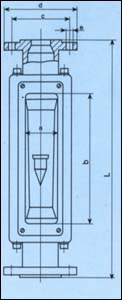

GV24型安装尺寸
公 称 | 窗口尺寸 | L | c | d | e | 重量 |
15 | 37×302 | 500 | Ø65 | Ø95 | 4-Ø14 | 6 |
25 | 52×294 | Ø85 | Ø115 | 10 | ||
40 | 64×278 | Ø110 | Ø145 | 4-Ø18 | 13 | |
50 | 94×266 | Ø125 | Ø160 | 18 |
※ 本公司可按照客户要求定做，各种不同介质或流量范围或不同连接尺寸及材质的转子流量计，也可按
客户要求定牌或来样加工。
